Poštovane koleginice i kolege,

u nedelji od 28. jula do 2. avgusta 2025., prostudirati sedmo poglavlje iz udžbenika:

7. Osnovne pojačavačke sprege sa bipolarnim tranzistorima

Iz ovog poglavlja sve dobro proučiti, osim Vidlarovog i Vilsonovog strujnog izvora.

Naučiti šeme (napamet plus sa razumevanjem), kako ovi pojačavači rade i koja je uloga pojedinih komponenti u pojačavačkom kolu. Kada se zna kako kolo radi i koja je uloga pojedinih komponenti, onda se zna i kako izgleda šema (ono što, malo prejako, zovem "napamet", ali koristim termin da bude jasno da šema mora da se zna).

Tokovi signala kod bipolarnog tranzistora su (slike 7. 1. i 7. 2.)
- Od baze ka kolektoru, obrće fazu signala (pri ovakvom prenosu signala, signal na bazi i signal na kolektoru su u protivfazi);
- Od emitora ka kolektoru, ne obrće fazu signala (pri ovakvom prenosu signala, signal na emitoru i signal na kolektoru su u fazi).
- Od baze ka emitoru, ne obrće fazu signala (pri ovakvom prenosu signala, signal na bazi i signal na emitoru us u fazi).
Shodno ovome, postoje tri osnovne pojačavačke sprege:
- Pojačavač sa zajedničkim emitorom (ulazni signal se dovodi na bazni priključak, izlazni signal se uzima sa kolektorskog priključka);
- Pojačavač sa zajedničkom bazom (ulazni signal se dovodi na emitorski priključak, izlazni signal se uzima sa kolektorskog priključka);
- Pojačavač sa zajedničkim kolektorom (ulazni signal se dovodi na bazni priključak, izlazni signal se uzima sa emitorskog priključka).

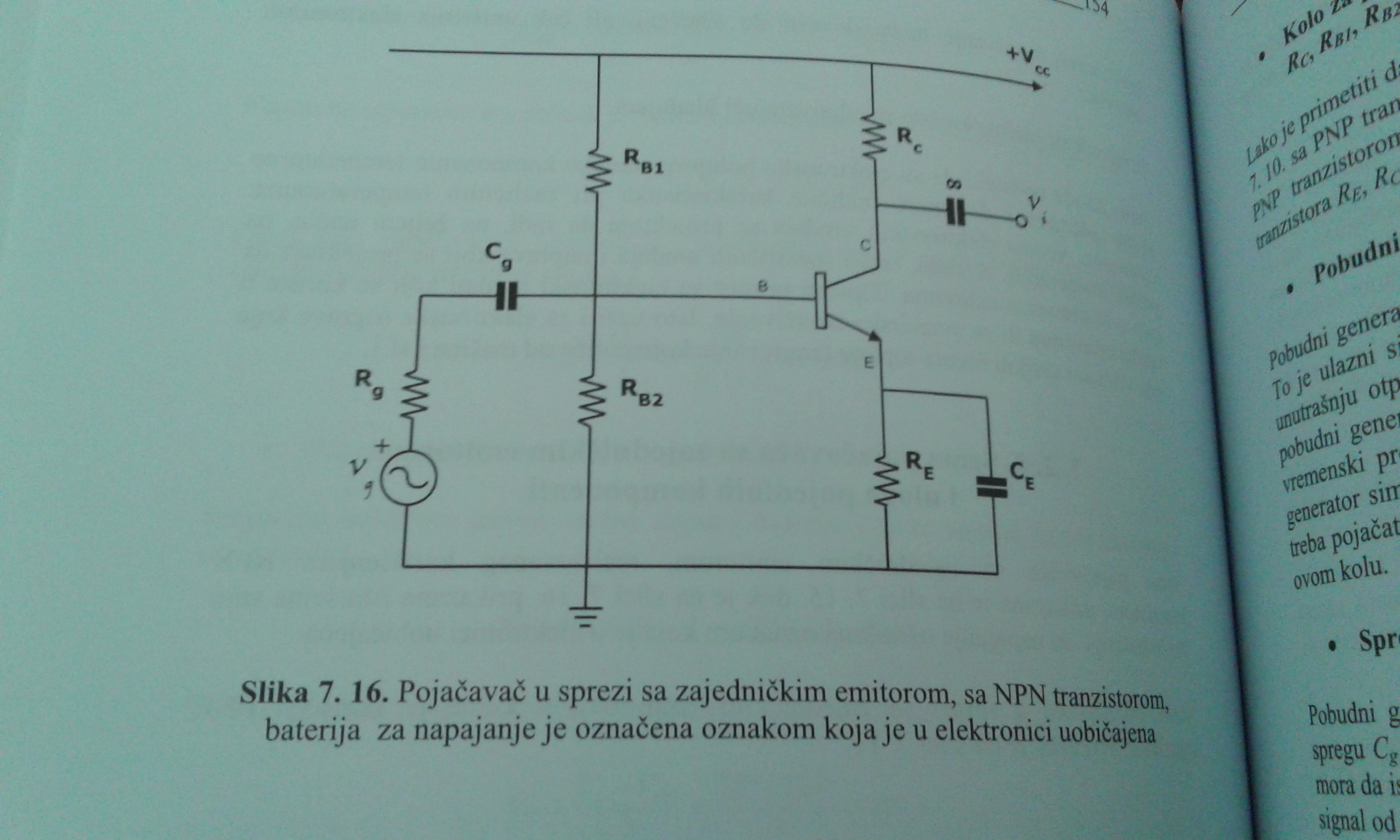

7. 2. Pojačavač sa zajedničkim emitorom (slike 7. 16. I 7. 17.)
Tranzistor – pojačavačka komponenta; mora biti polarisan da radi u direktnom aktivnom režimu; polarizacija – iz baterije za napajanje, preko otpornika. Proučiti ulogu kondenzatora (sprežni kond. – kratak spoj za vremenski promenljiv signal, otvorena veza za jednosmerni). Razmotriti proračun (projektovanje) kola za polarizaciju. Razmotriti šemu za male signale. Proučiti talasne oblike signala u karakterističnim čvorovima (slika 7. 22.). Razmotriti pojačavač sa ZE sa aktivnim opterećenjem (strujnim izvorom – strujnim ogledalom). Šeme napamet i sa razumevanjem (kako el. kola rade i koja je uloga pojedinih komponenti).

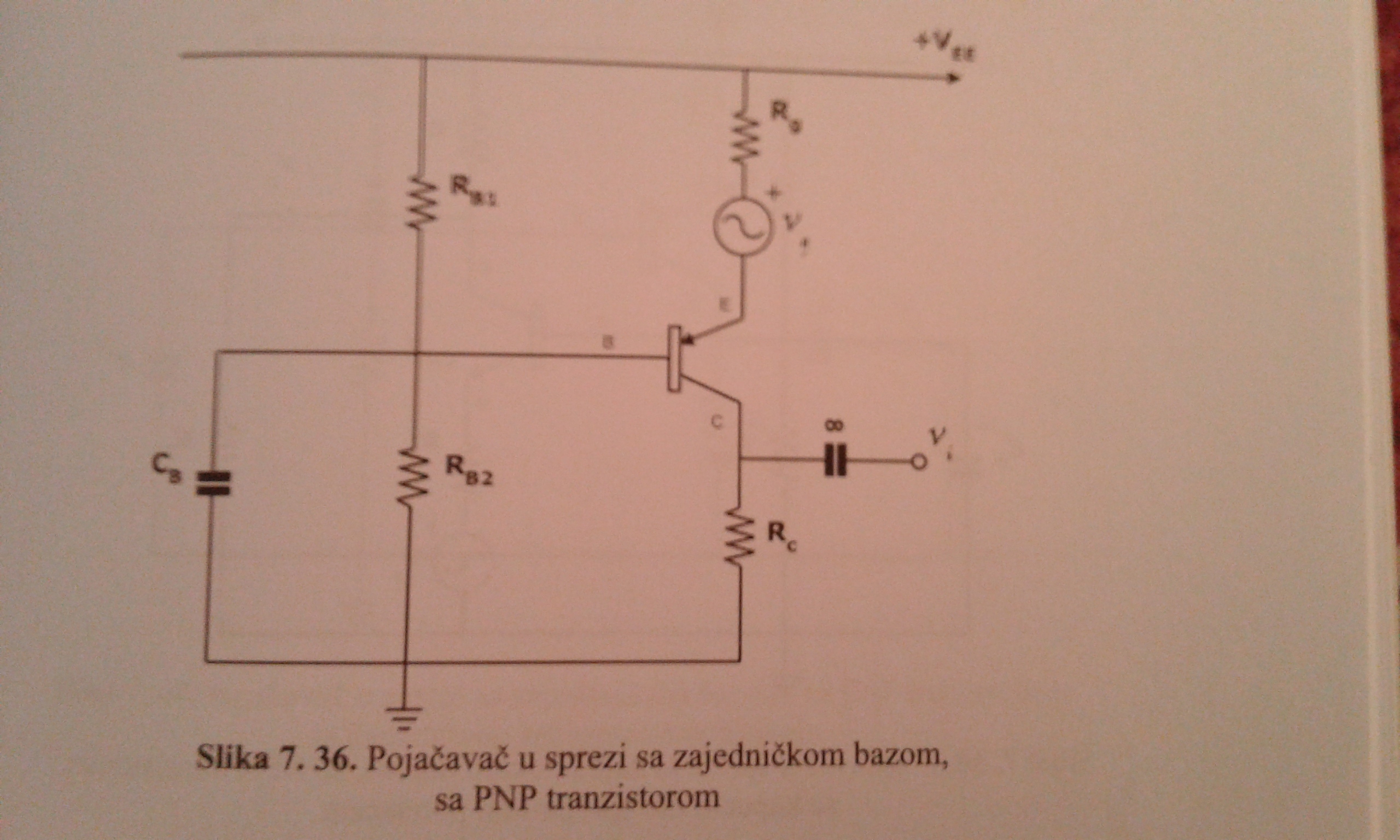

7. 3. Pojačavač sa zajedničkom bazom (slike 7. 35. I 7. 36.)
Sve detaljno prostudirati. Šeme napamet i sa razumevanjem (kako el. kola rade i koja je uloga pojedinih komponenti).

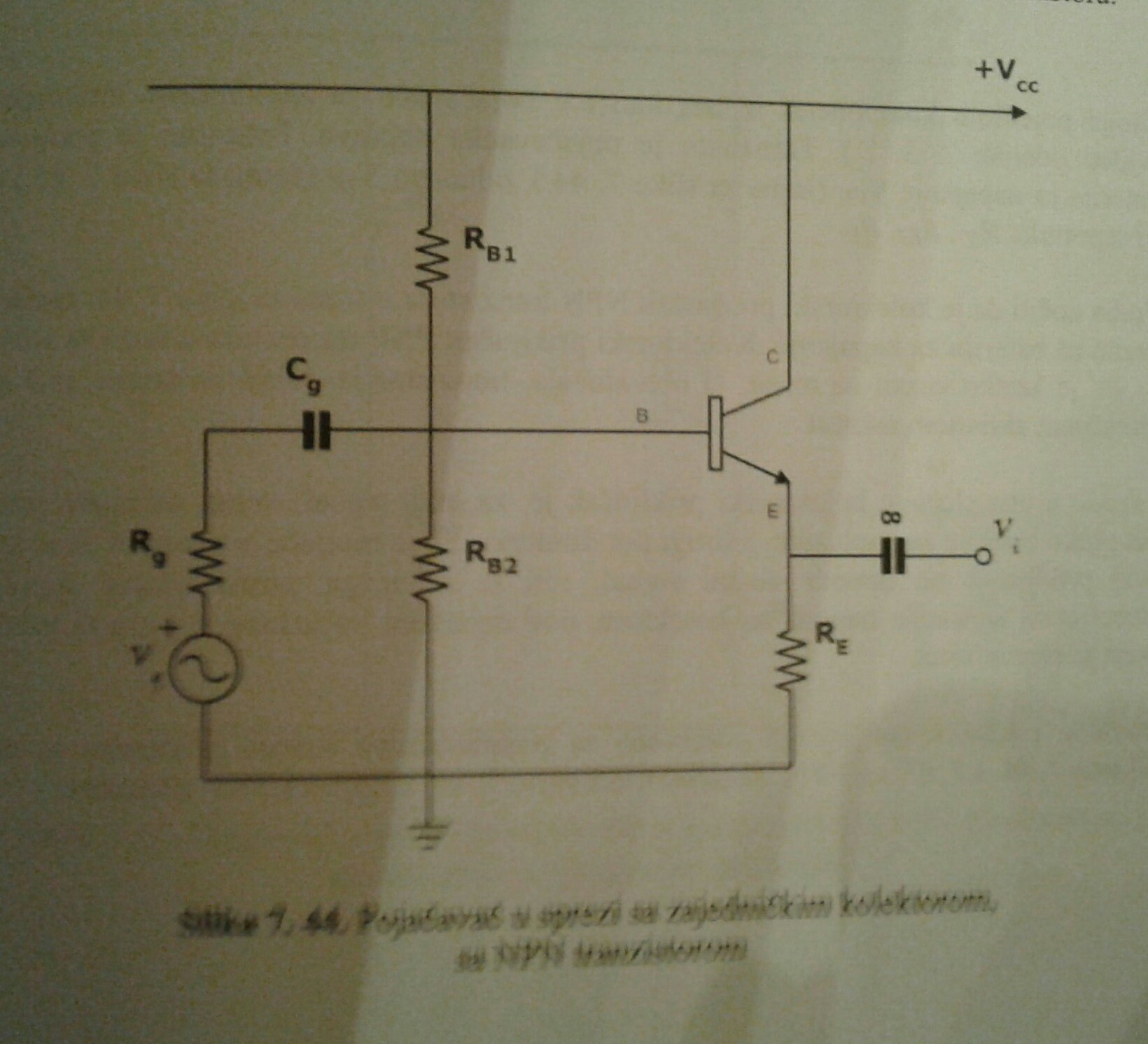

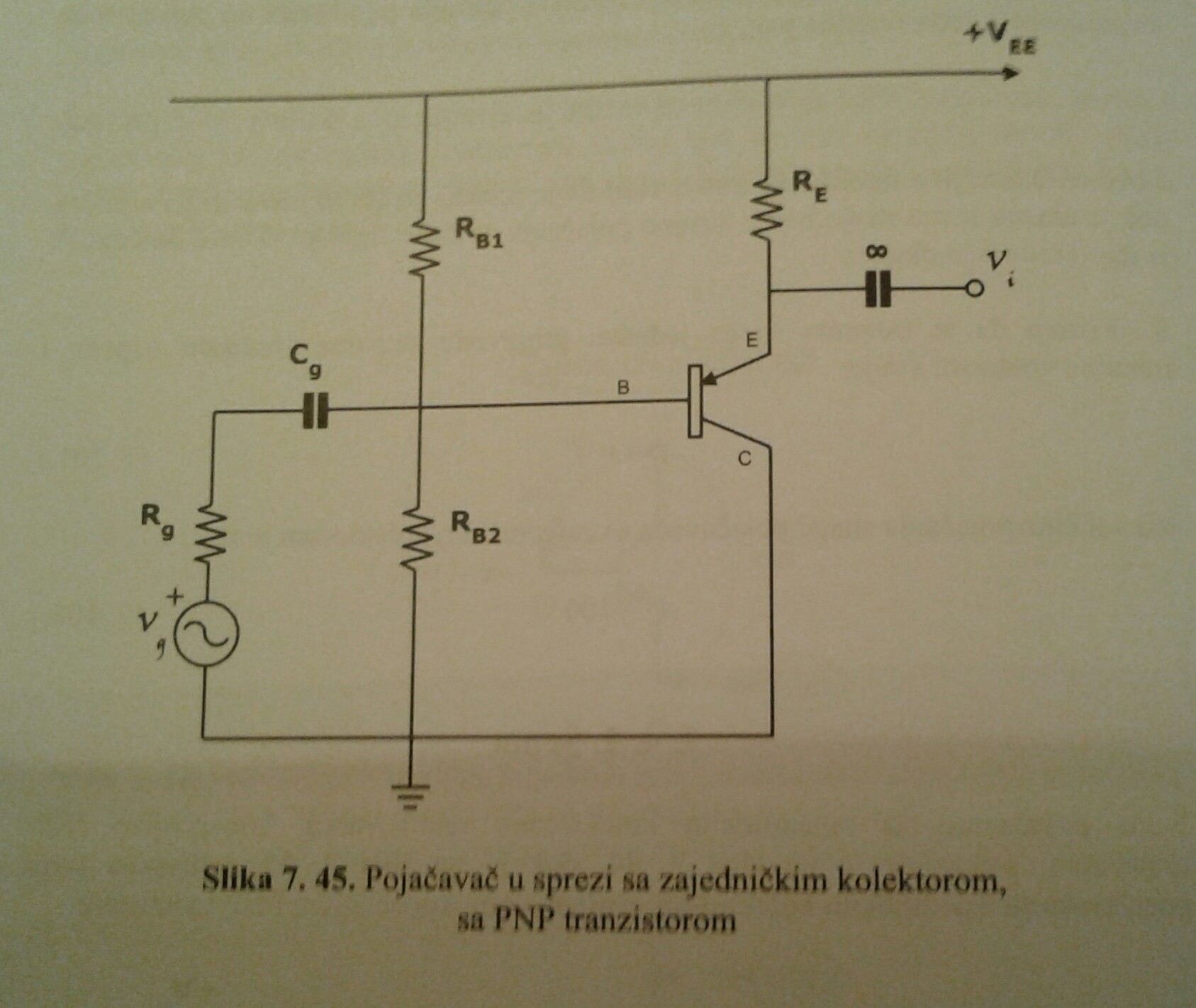

7. 4. Pojačavač sa zajedničkim kolektorom (slike 7. 44. I 7. 45.)
Sve detaljno prostudirati. Šeme napamet i sa razumevanjem (kako el. kola rade i koja je uloga pojedinih komponenti).
