Poštovane koleginice i kolege,

u nastavnoj nedelji od 14. do 19. jula 2025., prostudirati poglavlje iz udžbenika 3. Diode.

Dioda je jedna od osnovnih elektronskih komponenti.

Poluprovodnička dioda ima jedan p-n spoj; dva priključka (koji se razlikuju, pri povezivanju se mora voditi računa koji priključak se gde vezuje), jedan priključak je anoda (anodni priključak), a drugi katoda (katodni priključak).

Dioda se najčešće koristi kao prekidač - prekidačka komponenta.
1) Kada je dioda direktno polarisana, kroz diodu protiče struja, ona vodi, diodni prekidač je zatvoren (ON režim rada).
2) Kada je dioda inverzno polarisana, kroz diodu ne protiče struja (ili precizno, protiče zanemarljiva struja), ona ne vodi, diodni prekidač je otvoren (OFF režim rada).

Postoje i posebne vrste dioda koje se koriste u druge svrhe (videti informativno, na kraju trećeg poglavlja).

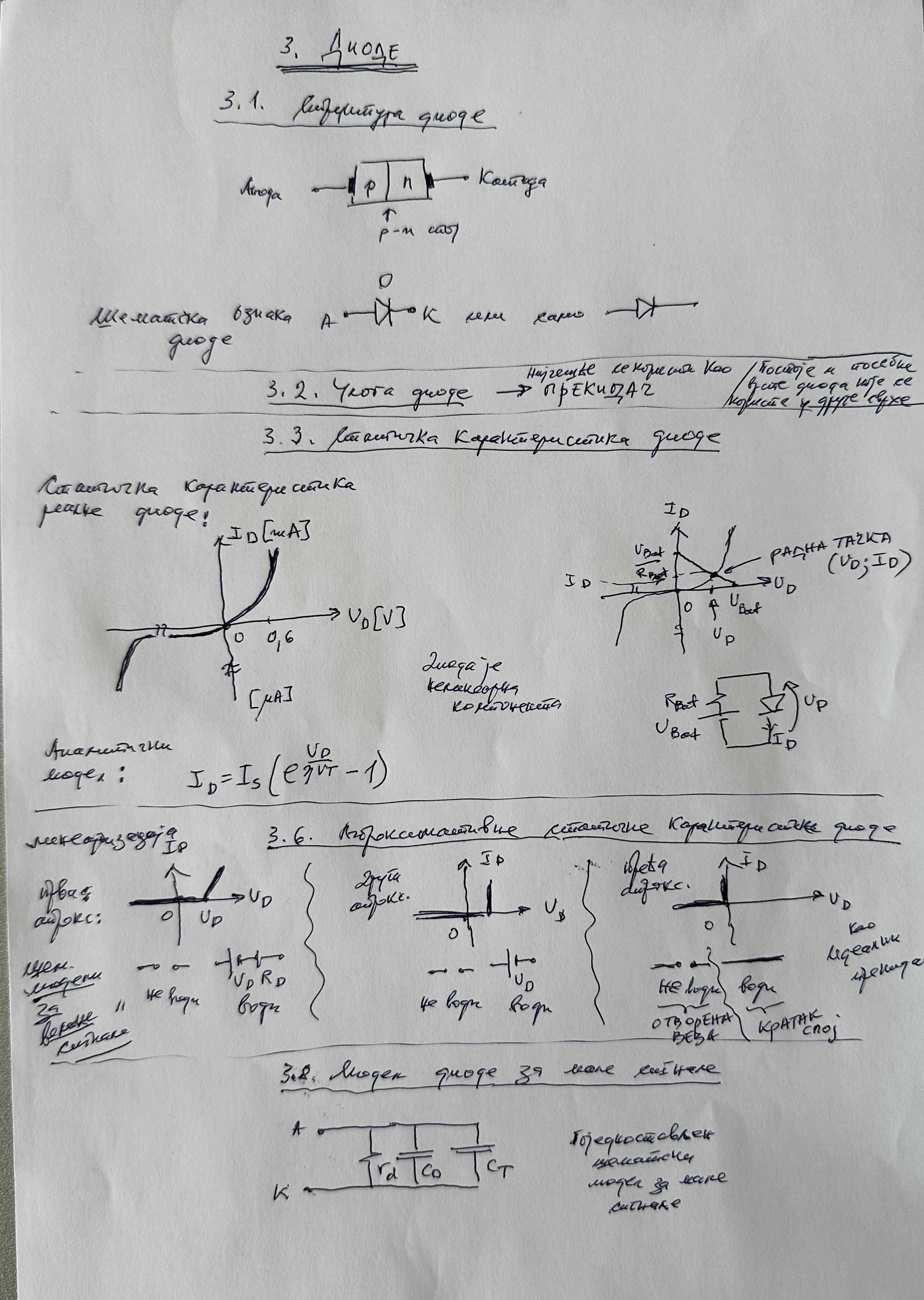

Statička karakteristika realne diode - pokazuje vezu između jednosmernog napona na diodi (po pravilu je to napon polarizacije) i jednosmerne struje koja protiče kroz diodu. Dobro prostudirati grafički prikaz i analitički model.

Aproksimativne statičke karakteristike diode. Dioda je, globalno, nelinearna komponenta. Međutim, u aproksimacijama, može se izvršiti deo po deo linearizacija statičke karakteristike. Dobro prostudirati aproksimativne statičke karakteristike diode i šematske modele diode za velike signale.

U okolini mirne radne tačke, a to je za diodu, uređeni par: jednosmerni napon na diodi; jednosmerna struja koja protiče kroz diodu, dioda se može prikazati odgovarajućim modelom za male signale. Mali signali su, po pravilu, vremenski promenljivi signali - vremenski promenljivi naponi koji se obrađuju u elektronskom kolu, i čija je amplituda bar za red veličine (deset puta) manja od napona polarizacije. Iz udžbenika dobro prostudirati model diode za male signale kao i parametre modela za male signale.
